Спектрозональный видеополяриметр предназначен для обнаружения и выделения на фоне местности различных объектов путем регистрации изображений в нескольких спектральных зонах в области 0,4―1,05 мкм с учетом поляризационных характеристик отраженного объектами излучения и дальнейшей автоматизированной обработкой исходных изображений.

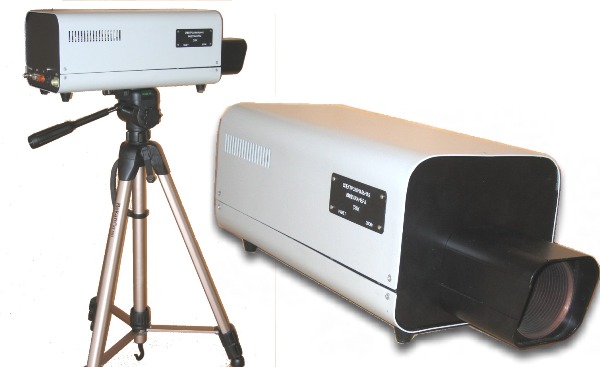

СВП состоит из оптического модуля и бортового спецвычислителя.
Оптический модуль предназначен для выбора, установки и смены спектральных каналов регистрации изображений, получения изображений местности с изменением угла обзора (поля зрения) и направления наблюдения, преобразования изображений в последовательность электрических сигналов.
Бортовой спецвычислитель предназначен для управления работой оптического модуля, обработки, хранения полученных изображений и включает в себя ЭВМ специального исполнения. Возможно использование любой другой ЭВМ с устройством оцифровки изображений.
Излучение от объекта исследования фокусируется входным объективом на ПЗС матрицу телевизионной камеры, проходя через один (из набора) интерференционных светофильтров и поляризационный светофильтр при его определенной ориентации. Выбор требуемого интерференционного светофильтра, поворот поляризационного светофильтра и выбор фокусного расстояния входного объектива осуществляется с помощью шаговых двигателей по командам контроллера оптического модуля.
Основные технические характеристики СВП
| Рабочий спектральный диапазон | 0,4 - 1,05 мкм |
| Количество сменных интерференционных фильтров | 6 |
| Диапазон изменения фокусного расстояния | 80 - 200 мм |
| Угол вращения поляроида | 360° |
| ТВ матрица | 795 × 596 элементов |
| Габариты | 450 × 170 × 145 мм³ |
| Вес | 7 кг |
- В комплект СВП входит специальное программное обеспечение.
- СВП может устанавливаться стационарно или на подвижных носителях.
