Авиационная система контроля за обстановкой в зоне чрезвычайных ситуаций и последствий от АСК–ЧС разработана и изготовлена НИИПФП БГУ совместно с ГИИ МЧС РБ по заказу МЧС РБ и предназначена для реализации технологий дистанционной диагностики оптических излучений при проведении авиационных съемок районов ЧС в видимом и ИК диапазонах длин волн с целью получения спектрозональных, спектрополяризационных и тепловых изображений местности, их оперативной тематической обработки для выявления особенностей изучаемого объекта, построения картосхем обследуемых территорий, определения масштабов и оценки последствий от чрезвычайных ситуаций различного уровня.
С помощью АСК-ЧС решаются следующие задачи в интересах МЧС:
- оперативное построение картосхем тепловых полей лесных и торфяных пожаров и других объектов в условиях сильной задымленности, с координатной привязкой очагов горения, определение масштабов пожаров и последствий от них;

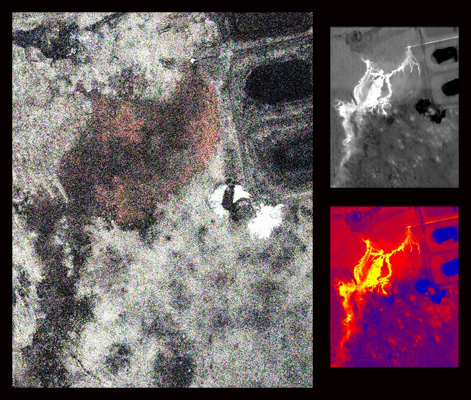

- определение масштабов утечек из нефте- и продуктопроводов, оценка их последствий;
- построение картосхем повреждений от ураганов;
- построение картосхем затопленных территорий и оценка последствий от наводнений.
Производится съемка в 3-х узких спектральных диапазонах с высоким пространственным разрешением и инфракрасная съемка в диапазоне длин волн 7,5 – 13 мкм. Географические координаты объектов определяются с помощью системы GPS.
Для обработки данных АСК–ЧС было разработано специальное программное обеспечение, которое позволяет решать следующие задачи:
- совмещение изображений различных зон спектра (каналов), включая совмещение кадров, снятых в видимом диапазоне, со снимками инфракрасной камеры;
- построение мозаик синтезированных (псевдоцветных) изображений по координатным данным GPS с последующей коррекцией по координатам отдельных опорных точек;

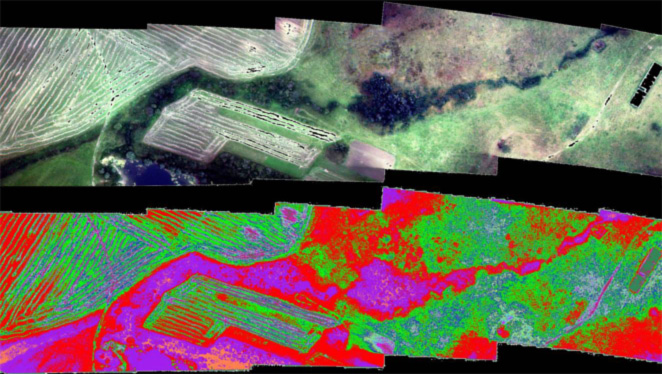

- быстрая тематическая обработка полученных изображений (используются традиционные методы классификации с обучением, эталонные участки определяются с использованием наземных данных или на основе визуального анализа изображений);
- расчет площадей зон чрезвычайных ситуаций;
- построение географически «привязанных» картосхем зон чрезвычайных ситуаций и их последствий.
Система АСК-ЧС выполнена на современном научно-техническом уровне и является сравнительно недорогим, но эффективным средством авиационного мониторинга, позволяющим собирать оперативную информацию для оценки ситуации на различных территориях, следить за развитием ситуации в зоне ЧС, оценивать масштабы и давать оценки последствий от ЧС.

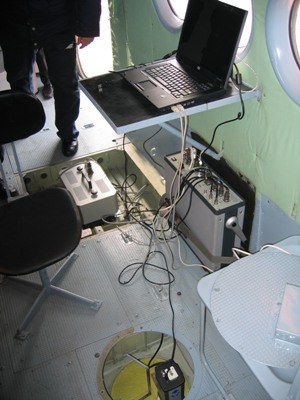

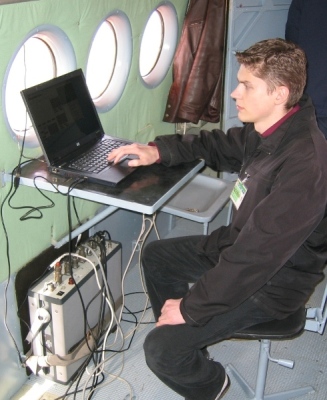

В отличие от серийно выпускаемых съемочных систем АСК-ЧС имеет возможность анализа поляризационных характеристик изображения, которые при полетах с малых высот могут существенно улучшать контраст «исследуемый объект ― фон». Система АСК–ЧС установлена на специально оборудованном самолете-зондировщике Ан-2 Гомельского инженерного института МЧС РБ и регулярно эксплуатируется для авиационных съемок.

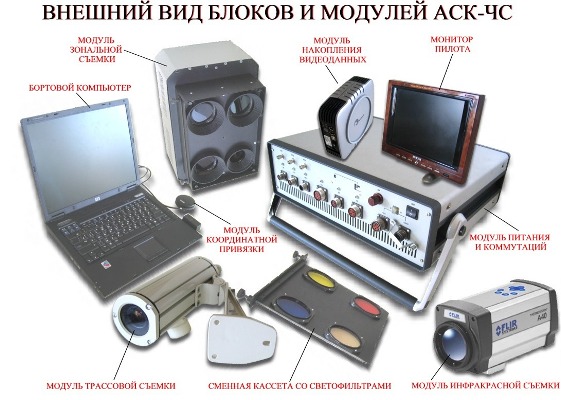

Характеристики модулей АСК-ЧС
Блок оптических датчиков
| Модуль спектрозональной съемки | |
|---|---|
| Спектральный диапазон | 350-800 нм |
| Количество спектральных каналов | до 12, одновременно 3 |
| Количество элементов изображения | 3456×2304 |
| Пространственное разрешение с высоты 1 км | 0,18×0,18 м2 |
| Модуль обзорной съемки | |
| Количество элементов изображения | 3264×2448 |
| Пространственное разрешение с высоты 1 км | 0,38×0,38 м2 |
| Модуль инфракрасной съемки | |
| Спектральный диапазон | 7,5 –13 мкм |
| Количество элементов изображения | 320×240 |
| Пространственное разрешение с высоты 1 км | 1,33×1,33 м2 |
| Модуль трассовой съемки | |
| Количество элементов изображения | 752×582 |
| Разрешение | 525 ТВ линий |
| Поле зрения | 70×56 град |
| Модуль координатной привязки | |
| Тип | GARMIN GPS 18USB |
| Число каналов | 12 |
Блок обработки информации
| Бортовой компьютер | |
|---|---|
| Тип | HP Compaq nx6310 |
| Процессор | 1PM730 1,73 ГГц |
| Память | 1024 SDRAM |
| Бортовой накопитель видеоданных | |
| Тип | Hitachi 120 GB SATA |
| Память | 120 Гбайт |
| Монитор пилота | |
| Тип | SUPER SP–V80 |
| Экран | 7,5" ЖКИ, цветной |
| Модуль питания и коммутации | |
| Напряжение питания | 24 – 32 В |
| Потребляемая мощность | 150 Вт |

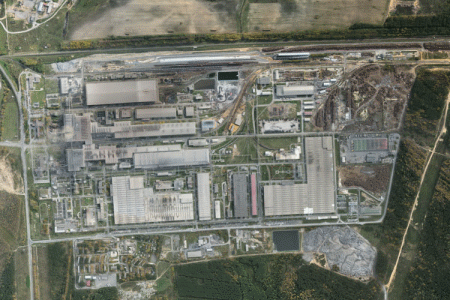

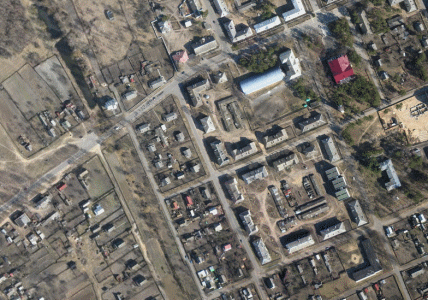

Примеры регистрируемых данных
